手动VPN

手动模拟实现VPN

本项目旨在模拟VPN效果的一种实现，分为客户端和服务端两个程序，客户端程序是一个安卓APP，用Android Studio作为开发IDE，服务端程序是一个运行于Linux系统上的C语言程序，用Clion作为开发IDE。

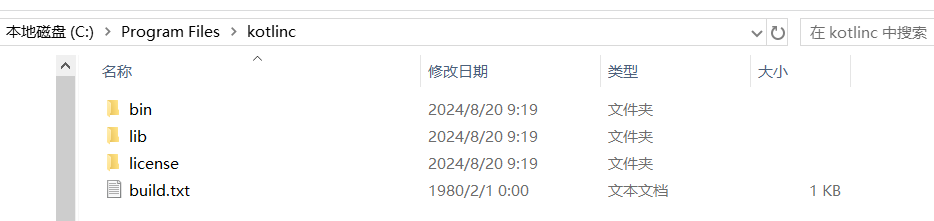

了解Android Studio，就不得不了解Ktolin，早年间安卓开发虽然用的是Java，但是现在已经流行用Kotlin，``Ktolin`是一种有别于Java语法的基于JVM的编程语言，它的官网：Kotlin Programming Language (kotlinlang.org)，可从此官网页面Kotlin command-line compiler | Kotlin Documentation (kotlinlang.org)获取命令行编译器，下载解压后如下

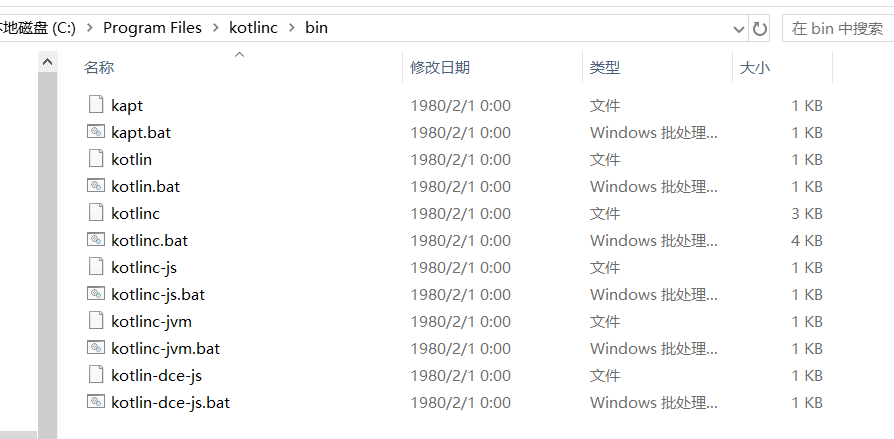

bin目录包含kotlinc脚本，此脚本可以用于编译kotlin程序，可将此路径添加到PATH环境变量

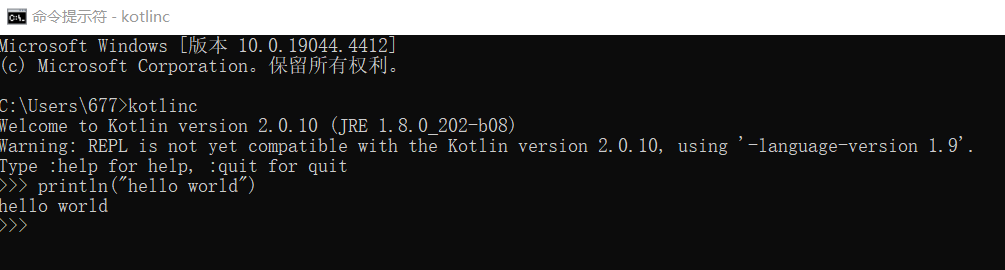

直接运行kotlinc会进入一个交互式环境，从输出中可知，kotlin编译器依赖于jvm，可以推断，kotlin编译器是用java或其它能编译成字节码的语言写的

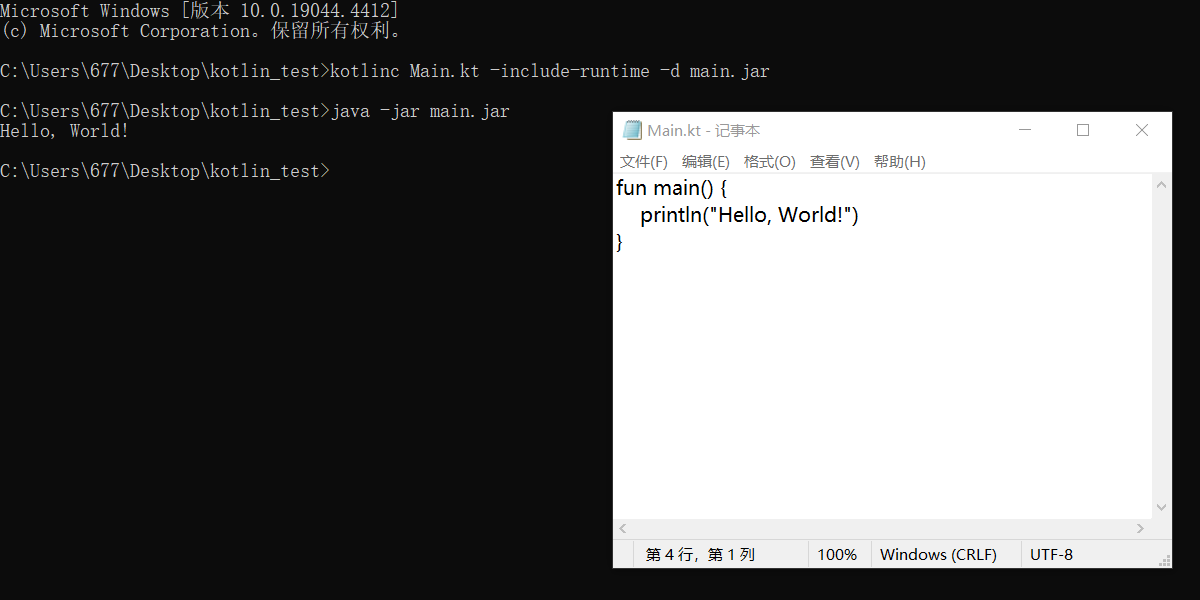

也可以将代码从源文件编译执行

另一个需要了解的东西是Gradle，一个Java项目构建管理工具，不同于Java Web开发的Maven，安卓开发一般用它管理项目

Android Studio能从虚拟机运行构建后的APP，也能USB连接真机运行，真机需要开启开发者模式，并且允许USB调试，此外，还需确保电脑防火墙没有阻止adb通信，否则都会造成检测不到真机的情况。bulid菜单提供了项目构建相关操作，构建输出一般在app/build/outputs目录下

安卓的VpnService类提供了在安卓系统上建立vpn的能力，新建一个继承此类的类后，核心代码如下所示

private fun setupVpn() {
    val builder = Builder()
    builder.setSession("My VPN Service")
    .addAddress("10.0.0.2", 24) //客户端分配的IP地址
    .addRoute("0.0.0.0", 0) //路由所有地址的流量
    .addDnsServer("8.8.8.8") //如果不配，那么dns走的是本地
    .addDisallowedApplication("com.termux") //排除此应用程序的流量

    vpnInterface = builder.establish()
    if (vpnInterface == null) {
        Log.e(TAG, "Failed to establish VPN")
        return
    }

    Log.d(TAG, "VPN Established")

    // Start reading data in a separate thread
    thread {
        readPackets()
    }
}

为了防止VPN程序自身的网络流量被路由，可以使用如下代码

val connectivityManager:ConnectivityManager =getSystemService(Context.CONNECTIVITY_SERVICE) as ConnectivityManager
//当前活动的网络，要么是wifi，要么是流量
val activeNetwork:Network? = connectivityManager.activeNetwork
connectivityManager.bindProcessToNetwork(activeNetwork) //防止vpn应用自身的流量被重定向

拿到vpnInterface后，可以用它获取输入输出流，输入流每次读取到的是一个IP数据包。需要注意的是，IP包的源地址会被替换成配置的IP地址，如上例10.0.0.2，写入IP包时，目的地址保持一致即可。接下来的逻辑就是，不断从输入流读取IP数据包，然后不断从输出流写入IP数据包，实现网络联通。至于读出来的IP包怎么用，完全由VPN客户端程序自己决定。

通常的处理方式是，将IP包通过某种方式发送到另一台服务器进程上，这种方式可以是使用原始的tcp字节流配合自定义的的应用层协议，也可以是采用ws这种不需要处理消息边界的协议，而且一般是加密通信，在数据传输开始之前，一般会协商此次连接客户端的虚拟IP。远端进程收到IP包后，通过某种方式写入到某个网络接口，并且监听这个网络接口关于写入的数据包的回包，读取并且发送回本地进程，本地进程收到数据包后，再写入它的vpn输出流

上述内容相关参考资料：

• asdzheng/vpnservices: 安卓vpnservices的使用经验总结 (github.com)

• VpnService | Android Developers

• https://www.runoob.com/kotlin/kotlin-basic-types.html

Linux系统上可以使用TUN/TAP机制创建一个虚拟网络接口，TUN设备工作在网络层，处理的是IP包数据，TAP设备工作在链路层，那么可以处理以太网帧数据。写入虚拟网络接口的数据也会被操作系统协议栈处理，当开启了ip转发后，可以被路由到其他真实网络接口，从而将数据包发送到真实网络上。为了能接收回包以实现双向通信，一般还要搞一个源地址转换的NAT，可以通过iptables实现。

C语言创建tun设备的核心代码如下，使用icotl系统调用在程序运行期间生成tun设备，并进行相关配置

int create_tun() {
    int fd;
    struct ifreq ifr;
    char *dev = "/dev/net/tun";

    // 打开 TUN 设备 O_RDWR表示读写模式
    fd = open(dev, O_RDWR);
    if (fd < 0) {
        perror("open");
        exit(EXIT_FAILURE);
    }

    // 清空 ifreq 结构体
    memset(&ifr, 0, sizeof(ifr));

    // 设置设备名称
    ifr.ifr_flags = IFF_TUN | IFF_NO_PI; // 使用 TUN 设备，不添加协议头
    strncpy(ifr.ifr_name, "tun0", IFNAMSIZ);

    // 创建 TUN 设备, 当程序结束时，tun设备也会消失
    if (ioctl(fd, TUNSETIFF, (void *)&ifr) < 0) {
        perror("ioctl TUNSETIFF");
        close(fd);
        exit(EXIT_FAILURE);
    }

    printf("Created TUN device: %s\n", ifr.ifr_name);

    //配置它的网络
    system("ip addr add 10.0.0.1/24 dev tun0"); //为tun设备分配ip
    system("ip link set dev tun0 up"); //启用tun设备
    system("ip route add 10.0.0.0/24 dev tun0"); //为tun设备添加路由规则

    return fd;
}

iptables配置

iptables -t nat -A POSTROUTING -o ens33 -s 10.0.0.0/24 -j MASQUERADE #开启网络地址转换

此命令也可以用来查看路由表，而且非常直观形象

netstat -rn

查看ip转发状态，0表示关闭，1表示启用

cat /proc/sys/net/ipv4/ip_forward

永久开启，编辑此配置文件

nano /etc/sysctl/conf

添加

net.ipv4.ip_forward=1

应用更改

sysctl -p

最好重启确保一定生效

Linux系统关于TUN/TAP的虚拟网卡技术，相关参考资料

• 理解Linux虚拟网卡设备tun/tap的一切 | 骏马金龙 (junmajinlong.com)

• linux tun/tap 设备的工作原理 | L B T (csms.tech)

• Linux Tun/Tap 介绍-赵化冰的博客 | Zhaohuabing Blog

• ☀️苏州程序大白解析Linux 中的虚拟网络接口☀️《❤️记得收藏❤️》-腾讯云开发者社区-腾讯云 (tencent.com)

在C语言中，获取了tun设备的文件描述符后，就可以用read和write系统调用读取和写入数据了

在Windows系统上，可以使用Hyper-V创建虚拟网络接口，Hyper-V是微软提供的一个内置虚拟化工具，使用流程如下

启用 Hyper-V 功能

1. 打开 “控制面板” > “程序” > “启用或关闭 Windows 功能”。
2. 勾选 “Hyper-V” 选项，然后点击 “确定”。
3. 系统会安装必要的组件并提示重启。

创建虚拟交换机

1. 打开 “Hyper-V 管理器”。
2. 在右侧的操作栏中，点击 “虚拟交换机管理器”。
3. 选择 “新建虚拟网络交换机”。
4. 选择 “内部” 作为交换机类型，然后点击 “创建虚拟交换机”。
5. 为交换机命名，并确保选择了 “内部网络” 选项。
6. 点击 “确定” 保存设置。

为虚拟交换机配置 NAT

1. 打开 PowerShell，使用管理员权限运行。

2. 创建一个新的 NAT 网络：

   New-NetIPAddress -IPAddress 192.168.100.1 -PrefixLength 24 -InterfaceAlias "vEthernet (你的交换机名称)"

3. 设置 NAT 配置：

   New-NetNat -Name "MyNAT" -InternalIPInterfaceAddressPrefix "192.168.100.0/24"

上述流程完毕后，你会看到系统多了一个虚拟网络接口，并且ip地址是192.168.100.1，此虚拟网络接口能处理以太网帧数据，并且具有NAT功能，虚拟网络的网关就是本机，凡是发到本机此网络接口MAC地址的IP包都会经过NAT处理以与外部网络通信。但是要想在此网络接收到回包，还需要一个还需要有一个虚拟的ARP行为，以便网关根据ip找到mac地址

为方便，Windows系统上服务端程序的实现可以用Python语言配合scapy+websockets库，scapy是用于向网络接口发送和监听网络数据包的库，也可以解析原始二进制包数据。websockets是用于创建ws服务器的库。

顺便提一下，关于类似scapy的库Java有pcap4j，但用起来不如scapy方便，更主要的是，它貌似不能自动计算IP包头部和TCP包头部的校验和。关于tcp的checksum问题，需要注意的是，当网络地址转换后要相应地重新计算checksum，否则不正确的checksum的包会被丢弃，这点非常重要，尤其是当你在程序中要手动实现NAT时，关于如何计算checksum，见：http://bruce690813.blogspot.com/2017/09/tcpip-checksum.html，Java代码如下

public static int calculateChecksum(byte[] header) {

    if (header.length % 2 !=0){
        byte[] checksum = new byte[header.length+1];
        System.arraycopy(header, 0, checksum, 0, header.length);

        header=checksum;
    }

    int length = header.length;
    int sum = 0;

    // Add 16-bit chunks to the sum
    for (int i = 0; i < length - 1; i += 2) {
        int firstByte = (header[i] << 8) & 0xFF00;
        int secondByte = header[i + 1] & 0xFF;
        int chunk = firstByte | secondByte;

        sum += chunk;
    }

    if ((sum & 0xFFFF0000) != 0) {
        sum += ((sum & 0xFFFF0000) >> 16)&0xFFFF;
    }

    sum= ~sum;
    // Return only the lower 16 bits
    sum= sum & 0xFFFF;

    return sum;
}

TCP包是一定需要校验和的，包括下层的IP包也要有。

关于校验和通过抓包发现一个神奇现象

linux系统发的tcp包，ip头和tcp头的校验和都有，且计算方法就是上述的计算方法，这种是可以通过验证的

windows系统发的tcp包，ip头校验和可能为0，tcp头校验和有，但是不是通过上述的计算方法计算的(如果按上述计算方法计算，则通不过验证)，不知道是怎么计算的，但是也能通过验证

这里所说的通过验证是指tcp的syn报文能收到对端的syn/ack回应

你可能会想，既然都有直接往网络接口发送和接收数据包的库了？为什么还要额外创建虚拟网络接口，而不是直接将其发送到真实的网络接口呢？这主要是为了避免手动处理NAT问题，手动NAT非常复杂(对于我这种菜鸟而言)且性能、稳定性、可靠性都不好，我在之前的尝试中把NAT想得太简单了，以为只是简单地替换ip和端口，实践才知道，有各种问题，所以不得不采用现成的能避免我解决NAT的方案。
